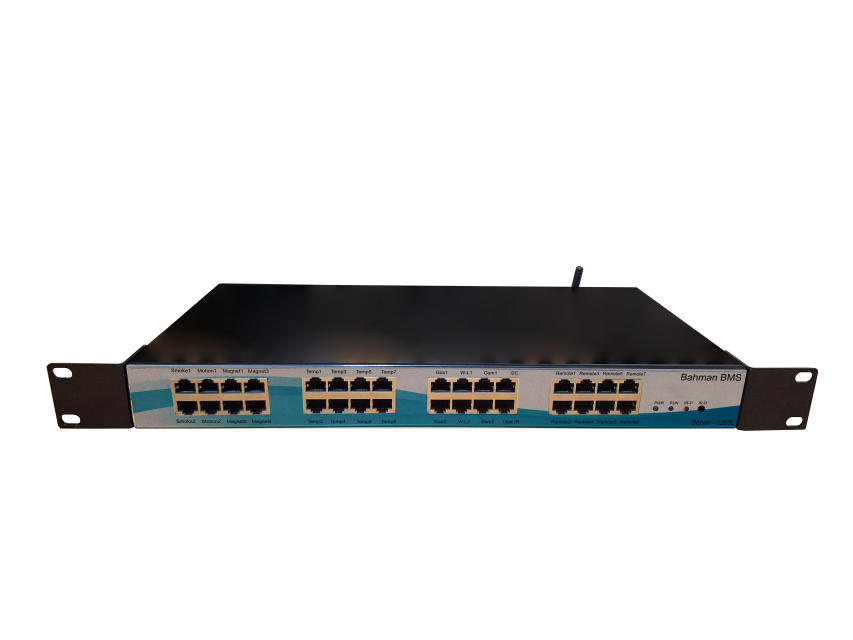

Server 2260L

راه ارتباطی با سرور از طریق کابل شبکه و سیستم پیامکی و تماس با سرور  می باشد، پورت های ورودی و خروجی که در سمت جلوی سرور طراحی شده است 32 عدد میباشد که پورت ها عبارتند از

سنسور تشخیص دود
سنسور تشخیص حرکت
سنسور مگنت درب ورودی اتاق سرور
سنسور دما و رطوبت
سنسور نشت گاز
سنسور نشت آب
ماژول  GSM داخلی و اکسترنال
ماژول  فرستنده IR

در پشت دستگاه محل جایگذاری سیم کارت داخلی ، ورودی کابل شبکه  اینترنت ، پورت ارتباطی با کلاینت 2219M ، پورت ارتباطی با کلاینت الکتریکال پنل 2216M و پورت ارتباطی با دستگاه اکسس کنترل 2214M , 2218M قرار دارد. Server2260L دارای 12 عدد رله کنترلی میباشد که 4 رله برای کنترل دربهای ورودی، 4 رله برای فن های تهویه دیتاسنتر ،  1 رله برای  آلارم ، 1 رله برای بلندگو  و دو رله برای شخصی سازی کاربر  می باشد. همه رله ها قابلیت فعال شدن توسط پیامک را دارا میباشند.

سرور 2260L به گونه ای طراحی شده است که قابلیت کنترل و مانیتورینگ شرایط محیطی و الکتریکال 8 رک ایستاده در  اتاق دیتاسنتر را دارا میباشد ، که برای این منظور یک دستگاه کلاینت 2219M داخل هر رک قرارمیگیرد ، و کلاینت  اطلاعت هر رک را پایش کرده و به سرور ارسال مینماید. نحوه ارتباط سرور با کلاینت ها  از طریق باس RS485 می باشد همچنین سرور قابلیت مانیتورینگ چهار اتاق را دارد، علاوه برا آن توانایی کنترل 8 عدد کولر گازی را به همراه 4 عدد فن تهویه برای این 4 اتاق را دارد ،همچنین قابلیت انتخاب دما محیط هر اتاق به صورت جداگانه، که با ست کردن دمای نرمال و انتخاب اسپلیت برای هر اتاق، امکان  کنترل اتوماتیک دمای هر اتاق فراهم می شود . سرور 2260L  دارای 12 عدد رله کنترلی است که در ادامه به آن میپردازیم این سرور دارای یک ماژول GSM  داخلی است که می تواند به صورت پیامک اطلاعات را ارسال و دریافت کنند، همچنین برای این سرور دو ماژول GSM اکسترنال طراحی شده که در صورت ضعیف بودن آنتن در اتاق سرور قابلیت نصب در  خارج  از اتاق سرور را  دارد. ارسال داده ها از طریق سیم کارت های تعبیه شده در دستگاه قابل پیگیری و مشاهد میباشد، که در صورت ارسال نشدن پیام در هر شرایطی از سیم کارت جایگزین استفاده میگردد.  پنل جلوی سرور 2260L دارای 32 پورت به شرح زیر می باشد. دو پورت برای تشخیص و اعلام حریق می باشد. دو پورت برای اعلام حضورشخص داخل اتاق ها می باشد. چهار پورت برای کنترل درب ورودی اتاق ها می باشد. هشت پورت برای سنسور دما و رطوبت اتاق ها می باشد. دو پورت برای سنسورهای نشت آب می باشد. دو پورت برای ماژول External GSM می باشد یک پورت برای ارتباط I2C می باشد. هشت پورت فرستنده IR  می باشد. یک پورت ارسال کننده فرمان IR برای شخصی سازی کاربر می باشد.  یکی از قابلیتهای Server 2260L ورودی تغذیه دوبل یا DUALL POWER بودن برق ورودی است. همچنین سرور دارای باتری داخلی می باشد که به وسیله ان برق POE همه ماژول های متصل به سرور تامین میشود.

اطلاعات تکمیلی سرور

Server 2260L در مجموع تمامی پارامترهای موجود که برای سلامت و کارکرد صحیح دیتاسنتر الزامی میباشد را پایش میکند .مقادیر دما، رطوبت، ولتاژ و جریان برق مصرفی و غیره را مورد بررسی لحظه ای قرار می دهد. این سیستم مانیتورینگ دارای یک داشبورد حرفه ای برای کنترل تمامی پارامترها در بستر شبکه، اینترنت و گوشی همراه می باشد .سیستم تهویه دیتاسنتر به صورت دقیق و اتوماتیک کنترل و مدیریت میگردد.

 در داشبورد نرم افزار میتوان همه پارامترهای پایش شده توسط سرور از جمله ولتاژ و جریان مصرفی تجهیزات اتاق سرور، مقادیر دما و رطوبت رک ها و اتاق سرور و  خطاهای احتمالی  رویداده در سیستم و غیره را به صورت انلاین مشاهده نمود. همچنین تغییر دادن تنظیمات ،خواندن گزارش های ثبت شده توسط سرور ، ایجاد برنامه زمان بندی برای کولرگازی ها و کنترل ورود و خروج پرسنل در اتاق سرور و تمامی تنظیمات سرور در داشبوردی کاملا حرفه ای و پویا در دسترس میباشد.
